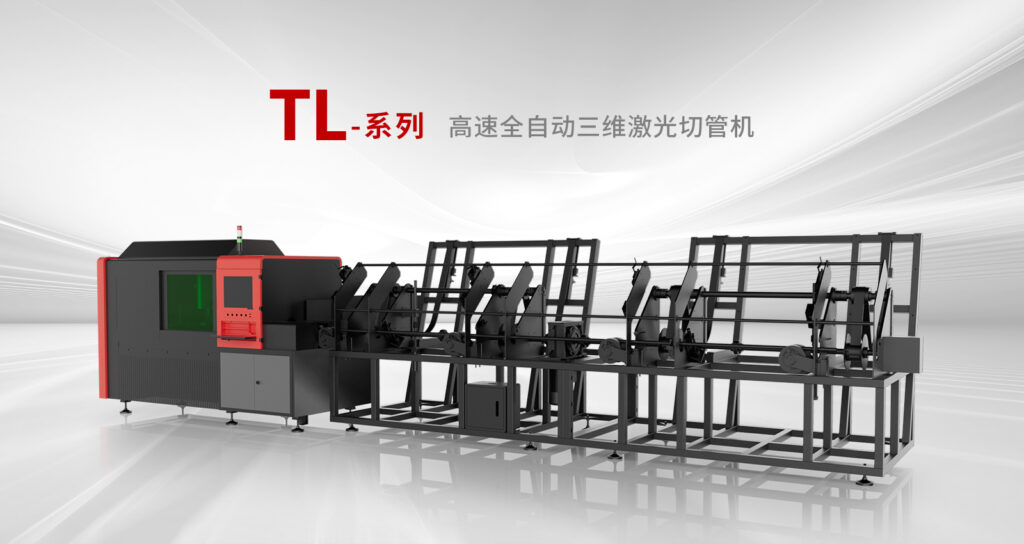

TL series - 安德激光智能装备（广东）有限公司

技术参数

技术参数：

型号

AD-TL70

管材范围

φ10-68mm □10-40mm

管材长度

1000mm - 6000mm

切割长度

≤1000mm

定位精度

±0.3mm

重复定位精度

±0.2mm

最大空移速度

100m/min

最大加速度

1.0G

多功能应用确保高效率

• 专业、多功能的切管、锯切、钻孔、开槽均可一机完成，节省复杂的加工工序。

• 适用范围广，适用于圆管、方管、椭圆管、异型管等多种管材；不锈钢、碳钢、铝、铜等金属材料适用。

专业的管材切割软件

• FSCUT3000S是针对管材加工开发的控制系统FSCUT3000的改进版本，支持方管、圆管、跑道管、椭圆形拉制管以及角钢、槽钢的高精度、高效率切割。

• 管材表面偏差稳定的工件，可有效补偿常规切割偏差，降低原材料精度要求，减少浪费。

• 采用切割头对管头进行对中，可有效减少人工对中时间，减少人工对中前端浪费。

高质量核心零部件

• 电光转换效率：>25%

• 功率工作范围：10%~105%

• 光束质量：BPP<2.5

• 泵源使用寿命：100,000h

• 免维护

• 完全密封的内部结构，避免光学部件受到灰尘污染。

• 准直镜和聚焦镜采用抽屉式安装方式，方便维护和更换。

• 内部采用水冷散热片，降低切割头温度，提高使用寿命。

进口零部件

原装进口斜齿轮齿条和直线导轨

• 传动平稳。

• 安静、无污染、可靠、持久。

• 实现切割过程的高精度和高速度。

• 品质优良稳定，符合国际标准。

精密的系统及电气零件

• 精度高、速度快、惯量比大。

• 性能稳定，耐用。

• 出色的动态响应。

• 闭环控制方法。

专业冷水机

• 高精度控温功能。温控精度可达 ±1℃，QBH连接/光学高温，激光器件低温。

• 多重报警保护：激光器收到冷水机报警信号后立即停止工作，起到保护作用。

• 配有水压表、带阀门的排水口和万向轮。水压表有助于监测水泵的排出压力，万向轮便于冷水机的移动。

• 配备双入口和双出口连接器和液位计。冷却器入口连接到激光出口连接器。冷却器出口连接到激光入口连接器。

• 安装知名品牌冷却风扇。具有质量高、故障率低的特点。

• 提供定制防尘网且易于拆卸。

安德服务

质量控制

丝杆安装平行检测

激光准直仪检测导轨直线

检测齿条平行度

大理石方尺检验床身垂直度

三轴坐标仪测试坐标定位精度

批量生产、技术娴熟、生产工艺先进

每个细小部件都经过重重检测

使用 2D 成像设备测量样品几何公差以保证质量

切割样品

应用场景

Laser cutting machine: able to cut a variety of metal plates, mainly suitable for rapid cutting of stainless steel, carbon steel, manganese steel, galvanized sheet, aluminum, various alloy plates, and other metal materials; widely used in: kitchen electrical, sheet metal Chassis frame, frame equipment, electrical equipment, lighting hardware, advertising signs, auto parts, display equipment,Various metal products, sheet metal cutting and other industries.
